肖特基二極管的作用和用途，這些你都知道嗎？
來源：立深鑫電子????????發布時間：07-01????????點擊：
摘要 : 肖特基勢壘二極管簡稱SBD，又稱肖特基二極管，是一種以半導體和金屬接觸形成勢壘為基礎的二極管，它具有低功耗，反向恢復時間短等特點。肖特基二極管主要在變頻器和通信電源等領域應用比較廣泛。

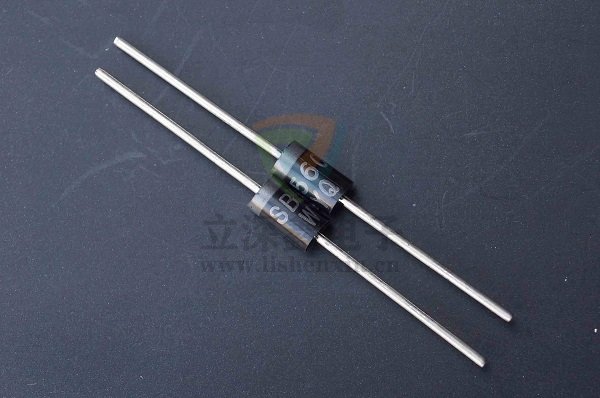

肖特基勢壘二極管簡稱SBD，又稱肖特基二極管，是一種以半導體和金屬接觸形成勢壘為基礎的二極管，它具有低功耗，反向恢復時間短等特點。肖特基二極管主要在變頻器和通信電源等領域應用比較廣泛。
肖特基二極管在電路中的作用是什么？
在電路中，肖特基二極管所處的位置不一樣它所對應的作用也會有所區別。
首個要說的就是肖特基二極管在是鉗位時的作用，在鉗位時它主要的作用就是防止電流倒灌。其次就是續流肖特基二極管，當電感放電時經過肖特基二極管給負載供電。當然具體是起什么作用還是要看電路圖及分析電路才能確定，就比如上述第一個所說的，除了防止電流倒灌之外它也有可能起到降壓的作用。
正向壓降VF比較小是肖特基二極管最大的特點。肖特基二極管和普通二極管在同樣的電流情況下，肖特基二極管的正向壓降要比普通二極管小的多，還有就是它的恢復時間短。當然它也有一些缺點，比如漏電流稍大，耐壓比較低等等。
肖特基二極管有哪些用途？
肖特基二極管除了普通PN結二極管的特性參數之外，用于檢波和混頻的肖特基二極管電氣參數還包括中頻阻抗（指SBD施加額定本振功率時對指定中頻所呈現的阻抗，一般在200Ω～600Ω之間）、電壓駐波比（一般≤2）和噪聲系數等。
肖特基二極管應用最多的場合就是續流二極管，大電流整合二極管，保護二極管等。開關電源有時也需要用到肖特基二極管，它的結構使它適合在低壓、大電流輸出場合作高頻整流，在高速邏輯電路中肖特基二極管管也可用作箝位，在IC中也是常常要用到肖特基二極管。
