如何利用二極管、MOS管設計防反接電路？
來源：立深鑫電子????????發布時間：07-13????????點擊：
摘要 : 小伙伴們應該都知道，絕大多數的電子元件都是使用直流工作的，如果反向接電源線就有會燒壞的可能，那么我們如何才能做到電路防反接呢？
小伙伴們應該都知道，絕大多數的電子元件都是使用直流工作的，如果反向接電源線就有會燒壞的可能，那么我們如何才能做到電路防反接呢？
首先我們會聯想到的就是二極管，利用其單向導通性可以有效的預防電源反接，保護電路不被破壞。但同時我們又要面臨新的問題，二極管存在PN節電壓，一般都是在0.7V左右，流過低電流時看不出什么明顯的影響，但大電流經過的時候，就比如流過1A電流二極管會產生0.7W的功耗，這0.7W的功耗發熱對元件本身以及周邊的元件都是一個非常大的考驗。

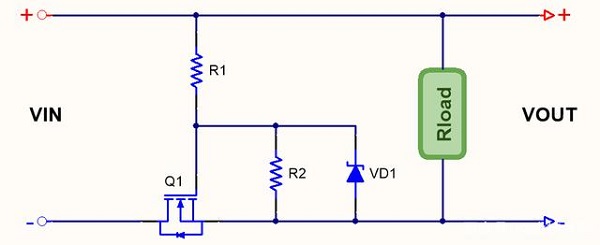

從上述我們可以看出，使用二極管防反接管壓降是最大的問題，流經的電流越低損耗就越小。場效應管我們平時都叫它MOS管，在晶體管中導通壓降最低的就是它了，那我們要如何把MOS管的優良特性加入到防反接電路中呢？如下圖所示：

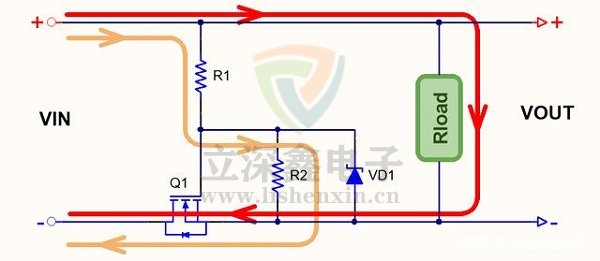

當我們輸入上正下負時，我們看下圖，下圖電流路徑以黃色線條所示，經過R1、R2，MOS寄生二極管到地，R1與R2分壓后其GS極電壓大于MOS導通電壓Vgs，MOS導通，紅色線條所示的整個電路回路接通。
當輸入上負下正時，下圖黃色線條所示電流路徑，電流路徑被MOS寄生二極管反向截止，MOS管因GS極沒有電壓而截止，整個電路回路斷開，有效保護了系統電路。

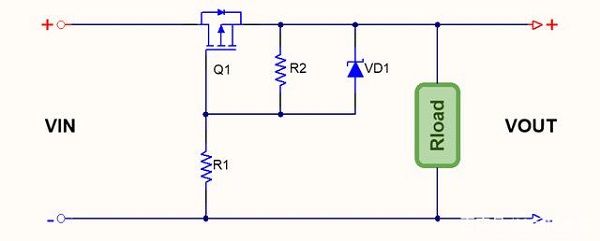

上面講的是NMOS管防反接電路原理，PMOS管如下圖所示，原理都有是一致的，就不再做過多的描述了。
最后再給大家說一下，通常電路系統是共源的就用NMOS防反接電路，共地的用POMS防反接電路。
