三極管、MOS管的開關電路
來源：網絡????????發布時間：08-05????????點擊：
摘要 : 對于三極管開關電路，要使其ON和OFF時間越短越好，為防止在OFF時因晶體管中的殘留電荷引起的時間滯后，在基極B和發射機E間應加一電阻R2(起放電作用，特別在高頻和深度飽和時要注意)；

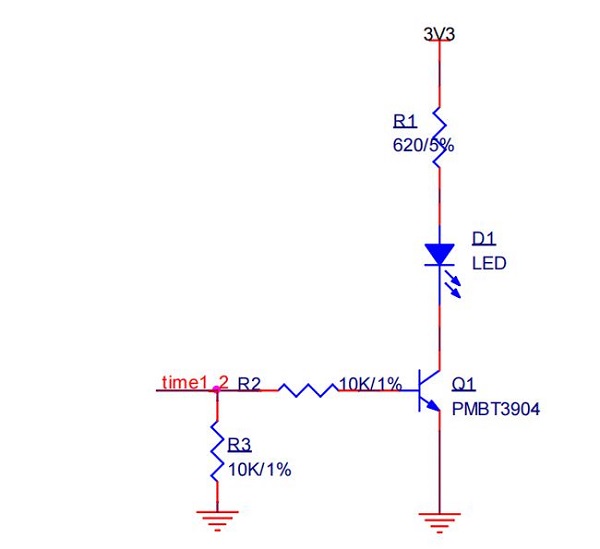

三極管的開關電路：
對于三極管開關電路，要使其ON和OFF時間越短越好，為防止在OFF時因晶體管中的殘留電荷引起的時間滯后，在基極B和發射機E間應加一電阻R2(起放電作用，特別在高頻和深度飽和時要注意)；
為防止三極管受噪聲信號的影響而產生誤動作，使三極管可靠截止，三極管基極不能懸空—如當輸入不確定時(高阻)加下拉電阻R3；
R1的作用是限流，控制LED燈的亮度，可根據電流來計算其大小
MOSFET管

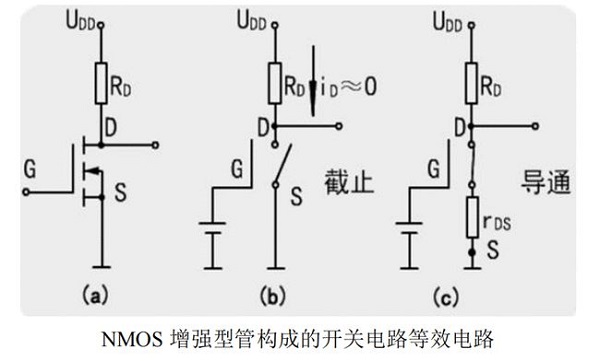

NMOS增強型管構成的開關電路等效電路

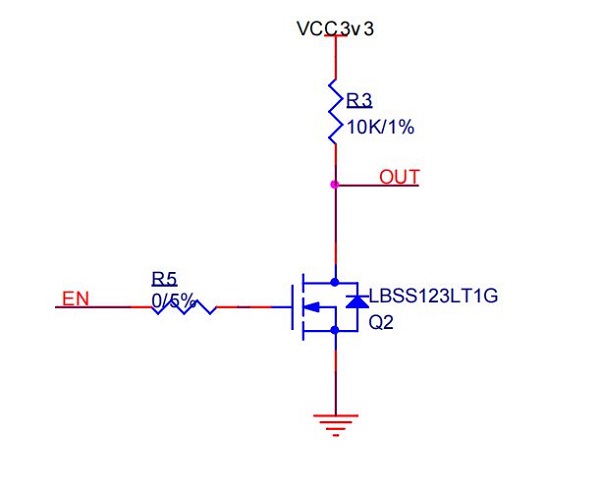

應用中如下：
兩者的區別：
1、工作性質：三極管用電流控制，MOS管屬于電壓控制.
2、成本問題：三極管便宜，mos管貴。
3、功耗問題：三極管損耗大。
4、驅動能力：mos管常用來電源開關，以及大電流地方開關電路。
實際上就是三極管比較便宜，用起來方便，常用在數字電路開關控制。
MOS管用于高頻高速電路，大電流場合，以及對基極或漏極控制電流比較敏感的地方做開關作用時，其功能和反相器相同（因此在有些電路中用兩個三極管或者MOS管來使電平一致）
MOS管還可做電平轉換（下圖是5V轉3.3V，使芯片GPIO的電平和FPGAGPIO的電平一致）
